توضیحات محصول

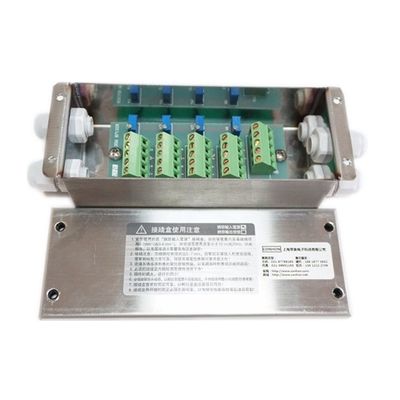

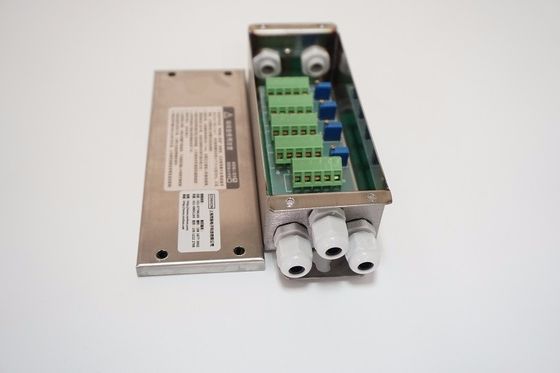

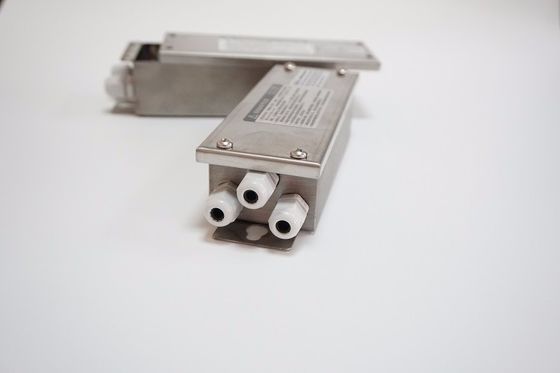

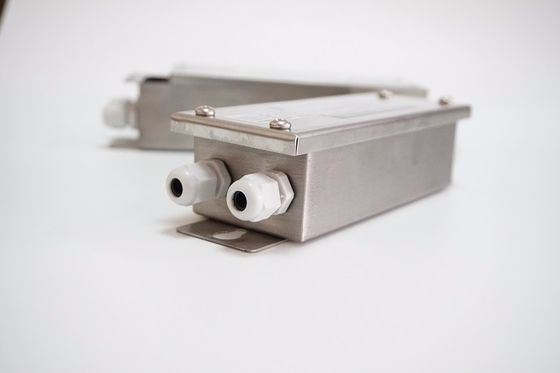

جعبه اتصال پلاستیک بار پلاستیک استیل ضدزنگ CONHON CHJXH-5XX پنج سوراخ چهار سیم
سیستم چهار سیم پنج سوراخ
ساختار پوسته آب بندی شده پلاستیکی پلاستیکی
دارای 5 اتصالات ضد آب پلاستیکی PG7
اتصالات پلاستیکی یا فلزی اختیاری با سطح محافظت بالاتر
طراحی صنعتی ترکیبی کامل از سنت و مدرنیته
طرز کار عالی محصول ، فناوری پیشرفته ، طراحی بی نظیر مانند لبه ها
نسخه PCB با اجزای محافظ جوش داده شده است تا از صدمات ناشی از صاعقه و القا جلوگیری کند
با استفاده از سیگنال های صاعقه و افزایش می تواند به طور موثر از آسیب سنسورها و ابزار جلوگیری کند
مسکن استیل ضد زنگ ، آب بندی مشترک ، بادوام ، آب بندی خوب
ابعاد: 180 میلی متر × 60 میلی متر × 48 میلی متر
اندازه نصب: 2-1 میلی متر
اندازه مرکز سوراخ نصب: 150 ~ 155 میلی متر
برای مقیاس های سکوی کوچک ، مقیاس های سکوی الکترونیکی ، حفره های دسته دار ، مقیاس لیفتراک و غیره
استفاده از روش و نکات توجه جعبه اتصالات مقیاس الکترونیکی:
1. اتصال سلول بار و جعبه اتصال
کابل سلول بار را از طریق سکوی توزین در داخل کانکتور اتصال از طریق کانکتور مهر و موم شده عبور داده و هر سیم اصلی را وارد جعبه اتصال کنید.برچسب های رنگی مختلفی از کابل های چهار هسته ای یا شش هسته ای نصب کنید یا بعد از اندازه گیری ، منبع تغذیه تحریک مثبت و منفی را اندازه گیری کنید پس از اندازه گیری به ترمینال مربوطه در جعبه اتصال وصل شوید و کابل باقیمانده سنسور را با کراوات کابل پلاستیکی گره بزنید.
2. اتصال بین جعبه اتصال و نشانگر توزین
یک انتهای کابل محافظ ویژه از طریق کانکتور مهر و موم شده وارد سیم اصلی در جعبه اتصال می شود و در جعبه اتصال به پست ترمینال مربوطه وصل می شود.انتهای دیگر با پلاگین مخصوص مربوط به نشانگر توزین از طریق لوله فلزی جوش داده می شود تا نشانگر توزین روی سوکت درج شود.
سه نکته قابل ذکر است:
آ.پس از اتصال سیمهای ورودی و خروجی در جعبه اتصال ، باید آنها را محکم ، محکم بسته کرده و اتصالات را برای جلوگیری از رطوبت روی یک خشک کن قرار دهید.
ببرای سلولهای بار متفاوت ، ورودی ، بازخورد و بازده باید با توجه به مقیاسهای رنگی مختلف متمایز شوند.
جبرای ابزارهای مختلف اندازه گیری وزن ، سوکت نمایشگر توزین مورد استفاده به شکل پلاگین متفاوت است و روش اتصال متفاوت است.اشتباه نکنید
3. زمین سیستم
پایه گذاری سیستم توزین الکترونیکی بسیار مهم است.از ایمنی شخصی محافظت می کند و ثبات و قابلیت اطمینان سیستم را تضمین می کند.اقدامات زمینی سیستم نباید به آسانی انجام شود.سیستم توزین الکترونیکی عمومی دارای دو نقطه زمین است.بدنه توزین را با یک یا چند کابل زمینی به محل فرود وصل کنید
