توضیحات محصول

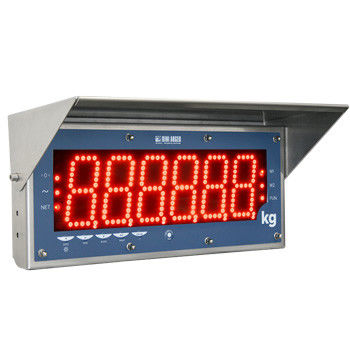

شاخص وزن-تکرار کننده جهانی DGT100: شاخص وزن MAXI- تکرار کننده جهانی
نشانگر وزن / تکرار کننده با نمایشگر ماتریس بزرگ متشکل از LED های روشن بسیار شدید.به ویژه برای استفاده در فضای باز ، حتی در نور کامل خورشید و در مواردی که لازم است از دور به هر زاویه ای مشاهده شود کاملاً قابل مشاهده است.مورد کاملاً در فولاد ضد زنگ IP68.CE-M تأیید شده (OIML R-76 / EN 45501).MID تایید شده (OIML R-61).
ویژگی های اصلی
صفحه کلید کاربردی ضد کلید 5 کلید
صفحه نمایش بزرگ 6 رقمی ، 100 میلی متر ارتفاع ، با LED های SMD بسیار کارآمد ، کامل 6 لید برای نشان دادن عملکردهای فعال ، قابل مشاهده از بیش از 25 متر ، با زاویه دید تا 120 درجه و با قدرت تا 750 میلی متر.
تنظیم نرم افزار شدت روشنایی توسط صفحه کلید.
قاب فولادی ضد زنگ AISI 304 با محافظت IP68 از براکت دیواری.
مجهز به دریچه هوای ضد تراکم برای تنظیم رطوبت و فشار داخل نشانگر.
کالیبراسیون ، پارامترهای تنظیم ، قابل تنظیم از صفحه کلید یا از طریق کامپیوتر با ابزار DINI.
حداکثر10000e یا چندتایی 2 x 3000e @ 0.3 µV / d در نسخه مورد تایید CE-M برای استفاده قانونی از تجارت.
حداکثر1.000.000 بخش قابل نمایش با وضوح داخلی تا 3.000.000 امتیاز قابل مشاهده است.
حداکثر 8 نقطه خطی سازی سیگنال با DINITOOLS.
تبدیل 4 کاناله A / D 24 بیتی سیگما-دلتا ، حداکثر 200 ثانیه. / ثانیهبا انتخاب خودکار
قابل اتصال با حداکثر 8 سلول بار آنالوگ با مقاومت ورودی 350 اهم
مدیریت سیستم توزین تا 4 سلول با همسان سازی دیجیتال یا مدیریت حداکثر 4 سیستم توزین مستقل.
منبع تغذیه از 12 تا 24 ولت با منبع تغذیه داخلی 110-240 Vac.
به صورت مقیاس یا نسخه تکرار کننده در دسترس است.
گواهینامه های اصلی
گواهینامه آزمون نوع EU (45501: 2015)
OIML R76
OIML R61 - MID
OIML R51
بخش I / O
پورت دو جهته RS232 / C با قابلیت تنظیم برای اتصال به چاپگر ، رایانه شخصی یا سایر واحدهای خارجی.
پورت دو طرفه RS485 برای اتصال به کامپیوتر ، PLC یا سایر واحدهای خارجی قابل تنظیم است.
رابط سریال PROFIBUS (مدل DGT100PB).
2 خروجی photomosfet: 150 mA 48 Vac / 150 mA 60 Vdc (NO) ، با توابع قابل تنظیم.
2 عدد فوتوکوپلور Optoisolator: 12 ÷ 24 Vdc ، 5 میلی آمپر دقیقه - حداکثر 20 میلی آمپر ، با توابع قابل تنظیم.
خروجی آنالوگ 16 بیتی (مدل DGT100AN) 4-20mA / 0-5Vdc / 0-10Vdc در انتخاب ؛حداکثر ولتاژ قابل اجرا: 350 اهم؛حداقل مقاومت ولتاژ قابل اجرا: 10 قوم.
عملکردهای DGT100BC / DGT100AN / DGT100PB
از طریق صفحه کلید:
صفر کردنحمل و نقل ، چاپ و / یا انتقال داده های نیمه اتوماتیک و قابل پیش تنظیمدر آماده باش.
قابل انتخاب:
وضوح بالا با وزن x 10 ؛تبدیل خالص / ناخالص یا پوند / کیلوگرم ؛توتالیتر را وزن می کندفرمول بندیانتقال تأیید شده وزن به PC / PLC (با گزینه حافظه ALMEM Alibi) ؛با احتساب؛توزین داخل و خارج کامیون ؛اوج قله را نگه دارید.
ورودی خارجی:
شبیه سازی فشار کلید ؛قفل صفحه کلید
خروجی ماسفت:
کنترل نقطه را بر روی وزن ، مثبت (در بارگیری) یا منفی (در بارگیری) ، یا بر روی قطعات (حالت شمارش) ، با آستانه های فعال / غیرفعال قابل برنامه ریزی ، به عنوان بررسی مستقیم یا ثبات وزن تنظیم کنید.
بنادر سریال:
در همه مدل ها: خواندن وزن های خالص ، ناخالص و تارپاکسازی؛تار نیمه اتوماتیک و قابل پیش تنظیمسوئیچ مقیاستنظیم آستانه های فعال سازی خروجی ؛خواندن / نوشتن حافظه علیبی.
مدل های DGT100BC و DGT100AN: خواندن میکروولت یا مبدل ADC برای همه کانال ها ؛نمایش پیام؛چاپ؛تنظیم APW در حالت شمارش ؛شبیه سازی فشار کلید ؛پروتکل سریال MODBUS.
از طریق خروجی آنالوگ 16 بیتی (DGT100AN):
خروجی آنالوگ متناسب با وزن خالص یا ناخالص ، مثبت (در بارگیری) یا منفی (در تخلیه).
عملکردهای تکرار کننده DGT100R
نسخه با برنامه خاص برای استفاده از نشانگر به عنوان یک تکرار کننده جهانی وزن یا به عنوان تکرار کننده چند مقیاس (MASTER) در ترکیب با DFW / DGT / MCW.
حالت های عملکرد:
- تکرار کننده چند مقیاس (MASTER):
عملکردی که امکان تکرار حداکثر 32 مقیاس مستقل را فراهم می کند ، با امکان مدیریت عملکردهای آنها ، یا نمایش و چاپ مجموع وزن همه مقیاس ها.
- تکرار کننده وزن جهانی:
تابعی که امکان تکرار وزن هر مقیاس را از طریق پیکربندی رشته ورودی فراهم می کند.
کنترل کننده شاخص های وزننسخه های موجود
| |
کد |
شرح |
 |
DGT100BC-1 |
نشانگر وزن با نمایشگر 100 میلی متر LED.مورد فولاد ضد زنگ IP68 ، صفحه کلید 5 کلید و شیر هوا برای تنظیم رطوبت و فشار. |
|
DGT100AN-1 |
نشانگر وزن با نمایشگر 100 میلی متری LED و خروجی آنالوگ.مورد فولاد ضد زنگ IP68 ، صفحه کلید 5 کلید و شیر هوا برای تنظیم رطوبت و فشار. |
|
DGT100PB-1 |
نشانگر وزن با صفحه نمایش 100 میلی متر LED و Profibus.مورد فولاد ضد زنگ IP68 ، صفحه کلید 5 کلید و شیر هوا برای تنظیم رطوبت و فشار. |
|
DGT100R-1 |
تکرار کننده وزن با نمایشگر 100 میلی متر LED.مورد فولاد ضد زنگ IP68 ، صفحه کلید 5 کلید ، شیر هوا برای تنظیم رطوبت و فشار. |
